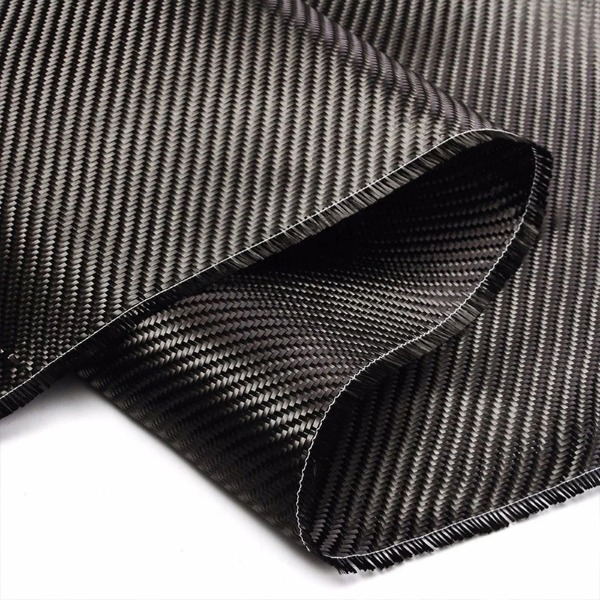

Dans la recherche de matériaux réduisant la masse sans sacrifier les performances mécaniques, les ingénieurs ont progressivement délaissé les métaux pour privilégier les composites avancés. Parmi ceux-ci, tissu en fibre de carbone se présente comme un renfort principal pour les composants structurels légers. Ce tissu tissé, composé de filaments de carbone continus, offre une combinaison de faible densité, de haute résistance à la traction et d'une rigidité exceptionnelle. Lorsqu’il est intégré dans une matrice polymère, il devient l’épine dorsale des composants utilisés dans l’aérospatiale, l’automobile, les équipements sportifs et le génie civil.
Comprendre pourquoi le tissu en fibre de carbone est si efficace nécessite d'examiner ses propriétés fondamentales, comment il se compare aux matériaux conventionnels et comment son architecture peut être adaptée à des conditions de charge spécifiques.
La logique structurelle derrière le tissu en fibre de carbone
Les composants structurels doivent résister à la flexion, à la torsion, à la tension et à la compression avec une déflexion minimale. La réduction du poids amplifie l'efficacité : moins d'inertie, une consommation de carburant réduite et une manipulation plus facile. Le tissu en fibre de carbone y parvient grâce à trois caractéristiques clés :
- Rigidité spécifique élevée – La rigidité par unité de densité est plusieurs fois supérieure à celle de l’acier ou de l’aluminium.
- Anisotropie personnalisable – La résistance et la rigidité peuvent être orientées le long des chemins de charge en choisissant des modèles de tissage et des séquences d'empilement de plis.
- Tolérance aux défauts – Le tissu répartit les fissures localisées sur plusieurs fibres, évitant ainsi une rupture soudaine.
Contrairement au ruban unidirectionnel, qui assure la rigidité dans une direction, le tissu en fibre de carbone offre des propriétés équilibrées dans le plan du tissu. Cela le rend particulièrement adapté aux coques structurelles à parois minces, aux revêtements de panneaux sandwich et aux composants présentant des courbures complexes où les charges proviennent de plusieurs directions.
Propriétés comparatives des matériaux
Pour apprécier les avantages du tissu en fibre de carbone, une comparaison directe avec les matériaux structurels traditionnels est utile. Le tableau ci-dessous résume les indicateurs mécaniques normalisés. Notez que les valeurs exactes varient selon le type de fibre, l'architecture de tissage et le système de résine, mais les positions relatives restent cohérentes.
| Matériel | Densité (g/cm³) | Résistance à la traction (par rapport à l'acier) | Rapport rigidité/poids (relatif) | Résistance à la fatigue |
|---|---|---|---|---|
| Acier doux | 7.85 | 1,0 (référence) | 1.0 | Modéré |
| Aluminium 6061 | 2.70 | 0.35 | 3.0 | Modéré |
| Tissu composite en fibre de carbone | 1,55-1,60 | 1,8-2,5 | 8 à 10 | Excellent |
| Tissu composite en fibre de verre | 1h90-14h00 | 0,7 à 1,0 | 2,5 à 3,5 | Bon |
Comme illustré, le tissu en fibre de carbone offre un rapport rigidité/poids environ 8 à 10 fois supérieur à celui de l'acier. Concrètement, une poutre structurelle en tissu de fibre de carbone peut peser 70 à 80 % de moins qu'une poutre en acier de rigidité en flexion égale. De plus, son endurance à la fatigue sous chargement cyclique dépasse de loin celle des métaux, ce qui est essentiel pour les structures en mouvement telles que les bras de robots, les gouvernes d'avion ou les cadres de vélos.
Polyvalence architecturale : tissages et formes
L’un des arguments les plus solides en faveur de l’utilisation d’un tissu en fibre de carbone est la large gamme de motifs de tissage disponibles. Chaque motif influence la drapabilité, l'écoulement de la résine et l'isotropie mécanique.
| Type de tissage | Drapabilité | Cas d'utilisation typique |
|---|---|---|
| Armure toile | Faible à moyen | Panneaux plats, stratifiés fins avec une bonne stabilité |
| Tissage sergé (2/2) | Moyen à élevé | Composants courbes, panneaux de carrosserie automobile |
| Harnais satiné (4HS, 8HS) | Très élevé | Pièces complexes à double courbure, carénages aéronautiques |
| Tissu unidirectionnel | Faible (une seule direction flexible) | Chapeaux de longeron, poutres à haute rigidité |
Pour les composants structurels légers, les tissages sergé et satiné sont souvent préférés car ils se conforment facilement aux moules sans se froisser. Cela garantit une fraction volumique de fibres uniforme et minimise la formation de vides. De plus, le frisage (ondulation) inhérent au tissu tissé réduit légèrement la résistance à la compression par rapport au ruban unidirectionnel, mais améliore considérablement la tolérance aux dommages causés par les impacts et la manipulation pendant la superposition.
Optimisation du cas de charge avec un tissu en fibre de carbone
Les concepteurs choisissent le tissu en fibre de carbone non seulement pour des raisons de poids, mais également pour son efficacité directionnelle. Par exemple :
- Structures dominées par la flexion (par exemple, bras de drone, membres prothétiques) : placez des plis de tissu avec des fibres orientées à 0° et ±45° pour équilibrer la rigidité longitudinale et la résistance au cisaillement.
- Arbres soumis à des contraintes de torsion (par exemple, arbres d'entraînement, pales de rotor) : Utilisez un tissu biaisé à ± 45° ou des couches combinées de cerceaux et hélicoïdales.
- Panneaux sujets aux chocs (par exemple, sols de voitures de course, étuis de protection) : Couche de tissu satiné avec un mince entrelacement de couches thermoplastiques renforcées.
Étant donné que le tissu en fibre de carbone est disponible dans des qualités de module intermédiaire, de module élevé et de module standard, la rigidité peut être ajustée sans modifier la géométrie. Cette approche modulaire évite la sur-ingénierie et réduit le gaspillage de matériaux.
Compatibilité de fabrication
Une autre raison pour laquelle le tissu en fibre de carbone domine les composants structurels légers est sa compatibilité avec les processus de fabrication établis. Les méthodes clés comprennent :
- Durcissement en autoclave de préimprégné – La plus haute qualité pour l’aérospatiale. Le tissu est pré-imprégné de résine, offrant un alignement précis des fibres.
- Lay-up humide / lay-up à la main – Convient aux grandes pièces uniques comme les pales d’éoliennes ou les pièces automobiles personnalisées.
- Moulage par transfert de résine (RTM) – Le tissu est placé à sec dans un moule fermé, puis la résine est injectée. Excellent pour la production de volumes moyens avec une bonne finition de surface.
- Infusion assistée par vide – Idéal pour les grands panneaux composites ; le tissu agit comme un fluide fluide, assurant une répartition uniforme de la résine.
Chaque méthode exploite la capacité du tissu à maintenir une épaisseur uniforme, à résister au lavage des fibres (mouvement lors de l’injection de résine) et à fournir des propriétés mécaniques prévisibles. Comparé à la fibre de verre à mat aléatoire ou à la fibre de carbone hachée, le tissu en fibre de carbone tissé offre une plus grande certitude de conception.
Considérations économiques et de cycle de vie
Bien que le coût des matières premières du tissu en fibre de carbone soit plus élevé que celui des métaux ou de la fibre de verre, sa valeur de cycle de vie pour les composants structurels légers est souvent supérieure. Une masse réduite entraîne une consommation d’énergie inférieure dans les applications en mouvement. Pour les structures statiques comme les ponts ou les portiques de robots, des composants plus légers permettent des cadres de support plus petits et des fondations moins chères.
De plus, la réparation des stratifiés en tissu de fibre de carbone endommagés est réalisable grâce au collage par patch ou à l'injection de résine, prolongeant ainsi la durée de vie. Les technologies de recyclage (pyrolyse, solvolyse) ont mûri, permettant de récupérer des tissus en fibre de carbone propres à partir de composants en fin de vie pour une utilisation dans des applications non critiques. Ce potentiel circulaire renforce la position du matériau dans les industries axées sur le développement durable.
Limites et précautions de conception
Aucun matériau n'est parfait. Les ingénieurs doivent reconnaître les limites spécifiques du tissu en fibre de carbone :
- Mode de défaillance fragile – Contrairement à l’élasticité du métal, la rupture d’un composite peut être soudaine. La conception nécessite des facteurs de sécurité et de redondance.
- Corrosion galvanique – Le contact direct avec l’aluminium ou l’acier dans des environnements humides provoque une corrosion galvanique. Des couches d’isolation électrique sont obligatoires.
- Conductivité thermique – Les fibres de carbone sont électriquement et thermiquement conductrices, ce qui peut nécessiter une isolation dans les applications électroniques ou cryogéniques.
- Scellement des plis à la pointe de la technologie – Les bords du tissu brut peuvent s'effilocher ; les stratifiés découpés doivent être scellés pour empêcher la pénétration de l'humidité.
Lorsque ces facteurs sont correctement pris en compte, le tissu en fibre de carbone reste un choix sans précédent pour les composants structurels légers.
Conclusion
Le tissu en fibre de carbone offre une proposition unique pour les composants structurels légers : rigidité exceptionnelle par poids, anisotropie concevable, architectures de tissage multiples et compatibilité avec les processus composites standard. Même si le coût initial et la fragilité nécessitent une ingénierie minutieuse, les avantages en termes de réduction de masse, de durée de vie et de personnalisation sont inégalés par les métaux conventionnels ou les tissus en fibre de verre.
FAQ
Q1 : Un tissu en fibre de carbone peut-il être utilisé pour des pièces structurelles porteuses sans renfort métallique ?
Oui. De nombreux composants porteurs tels que les poutres de plancher d'avion, les monocoques de voitures de course et les bras robotiques sont entièrement fabriqués à partir de composites en tissu de fibre de carbone. La conception et l'épaisseur appropriées des plis sont choisies pour supporter les charges attendues sans inserts métalliques. Des raccords métalliques sont parfois ajoutés au niveau des joints boulonnés pour réduire les concentrations de contraintes sur les roulements.
Q2 : Le tissu en fibre de carbone est-il plus rigide que l’aluminium ou l’acier ?
En termes absolus, le tissu en fibre de carbone à module standard (rigidité ~ 70 GPa) est moins rigide que l'acier (~ 200 GPa) mais plus rigide que l'aluminium (~ 69 GPa). Cependant, en raison de sa faible densité (1,6 contre 2,7 g/cm³ pour l'aluminium), sa rigidité spécifique (rigidité/densité) est environ trois fois supérieure à celle de l'aluminium et huit fois supérieure à celle de l'acier. Pour les conceptions dont le poids est critique, cela rend le tissu en fibre de carbone effectivement « plus rigide par kilogramme ».
Q3 : Le tissu en fibre de carbone nécessite-t-il des outils spéciaux pour la coupe et le perçage ?
Oui. Les outils en acier standard s'usent rapidement. Pour le tissu sec, des ciseaux en céramique ou en carbure sont recommandés. Pour les stratifiés durcis, des forets et des fraises diamantés sont nécessaires pour éviter le délaminage. L'extraction sous vide est conseillée car la poussière de carbone est conductrice d'électricité et peut endommager les composants électroniques.
Q4 : Comment le tissu en fibre de carbone se comporte-t-il à haute température ?
La fibre elle-même conserve sa résistance au-dessus de 1 000°C dans une atmosphère inerte, mais la matrice polymère (généralement époxy) limite la température de service à 80-180°C pour les résines standards. Les résines haute température (bismaléimide, polyimide) étendent la plage jusqu'à 230-300°C. Pour les applications au-dessus de 300°C, un tissu en fibre de carbone peut être utilisé avec des matrices céramiques (composites CMC).
Q5 : Le tissu en fibre de carbone peut-il être collé en toute sécurité à des composants structurels métalliques ?
Oui, mais avec précautions. Une couche de tissu isolant en fibre de verre est souvent placée entre le tissu en fibre de carbone et le métal pour éviter la corrosion galvanique. Le collage à l'aide d'époxy structurel est plus résistant que la fixation mécanique pour les joints composite-métal, à condition que la surface métallique soit correctement préparée (sablage, agents de couplage au silane).
